ПРОИЗВОДИМ СЕРТИФИЦИРОВАННЫЕ ОПОРНО-НАПРАВЛЯЮЩИЕ КОЛЬЦА «СПЕЙСЕР» ДЛЯ ЛЮБЫХ ДИАМЕТРОВ НЕФТЕГАЗОПРОДУКТОПРОВОДОВ ОТ 25 ДО 1420. PSI тип PA/PE тип PS/PE предохранительные
Есть в наличии на любой диаметр, отправка в день заказа! Отправить заявку
ТУ 51-19-2000 ТУ 2291-002-69901366-2020 ТУ 2291-034-00203803-2005
ТУ 2291-034-00203803-2011 ТУ 2291-006-15637157-2017
Опорные направляющие кольца для труб из различных материалов (ПНД, ПВХ, чугун, сталь). Используются при прокладке трубопроводов в «футляре» (патрон/кожух). Помимо представленных вариантов высоты ребра (30,55,65,95 мм), возможно исполнение кольца с другой высотой, по вашим требованиям.
| Наименование продукции Цена за шт. в руб. с НДС
Опорно направляющее кольцо тип PS-30 PE50 500,00 Опорно направляющее кольцо тип PS-30 PE57 500,00 Опорно направляющее кольцо тип PS-30 PE63 500,00 Опорно направляющее кольцо тип PS-30 PE75 550,00 Опорно направляющее кольцо тип PS-30 PE89 600,00 Опорно направляющее кольцо тип PS-35 PE100 630,00 Опорно направляющее кольцо тип PS-65 PE100 660,00 Опорно направляющее кольцо тип PS-95 PE100 690,00 Опорно направляющее кольцо тип PS-35 PE108 710,00 Опорно направляющее кольцо тип PS-65 PE108 740,00 Опорно направляющее кольцо тип PS-95 PE108 770,00 Опорно направляющее кольцо тип PS-35 PE110 800,00 Опорно направляющее кольцо тип PS-65 PE110 830,00 Опорно направляющее кольцо тип PS-95 PE110 860,00 Опорно направляющее кольцо тип PS-35 PE114 890,00 Опорно направляющее кольцо тип PS-65 PE114 920,00 Опорно направляющее кольцо тип PS-95 PE114 950,00 Опорно направляющее кольцо тип PS-35 PE121 960,00 Опорно направляющее кольцо тип PS-65 PE121 970,00 Опорно направляющее кольцо тип PS-95 PE121 980,00 Опорно направляющее кольцо тип PS-35 PE125 990,00 Опорно направляющее кольцо тип PS-65 PE125 1 000,00 Опорно направляющее кольцо тип PS-95 PE125 1 010,00 Опорно направляющее кольцо тип PS-35 PE133 1 030,00 Опорно направляющее кольцо тип PS-65 PE133 1 040,00 Опорно направляющее кольцо тип PS-95 PE133 1 050,00 Опорно направляющее кольцо тип PS-35 PE150 1 090,00 Опорно направляющее кольцо тип PS-65 PE150 1 110,00 Опорно направляющее кольцо тип PS-95 PE150 1 130,00 Опорно направляющее кольцо тип PS-35 PE159 1 150,00 Опорно направляющее кольцо тип PS-65 PE159 1 180,00 Опорно направляющее кольцо тип PS-95 PE159 1 200,00 Опорно направляющее кольцо тип PS-35 PE160 1 150,00 Опорно направляющее кольцо тип PS-65 PE160 1 180,00 Опорно направляющее кольцо тип PS-95 PE160 1 200,00 Опорно направляющее кольцо тип PS-35 PE168 1 160,00 Опорно направляющее кольцо тип PS-65 PE168 1 190,00 Опорно направляющее кольцо тип PS-95 PE168 1 210,00 Опорно направляющее кольцо тип PS-35 PE175 1 210,00 Опорно направляющее кольцо тип PS-65 PE175 1 220,00 Опорно направляющее кольцо тип PS-95 PE175 1 230,00 Опорно направляющее кольцо тип PS-35 PE180 1 215,00 Опорно направляющее кольцо тип PS-65 PE180 1 225,00 Опорно направляющее кольцо тип PS-95 PE180 1 235,00 Опорно направляющее кольцо тип PS-35 PE200 1 230,00 Опорно направляющее кольцо тип PS-65 PE200 1 240,00 Опорно направляющее кольцо тип PS-95 PE200 1 250,00 Опорно направляющее кольцо тип PS-35 PE210 1 245,00 Опорно направляющее кольцо тип PS-65 PE210 1 255,00 Опорно направляющее кольцо тип PS-95 PE210 1 265,00 Опорно направляющее кольцо тип PS-35 PE219 1 245,00 Опорно направляющее кольцо тип PS-65 PE219 1 255,00 Опорно направляющее кольцо тип PS-95 PE219 1 265,00 Опорно направляющее кольцо тип PS-35 PE220 1 235,00 Опорно направляющее кольцо тип PS-65 PE220 1 230,00 Опорно направляющее кольцо тип PS-95 PE220 1 240,00 Опорно направляющее кольцо тип PS-35 PE220 1 220,00 Опорно направляющее кольцо тип PS-65 PE220 1 230,00 Опорно направляющее кольцо тип PS-95 PE220 1 215,00 |
| Опорно направляющее кольцо тип PS-35 PE225 1 180,00
Опорно направляющее кольцо тип PS-65 PE225 1 200,00 Опорно направляющее кольцо тип PS-95 PE225 1 160,00 Опорно направляющее кольцо тип PS-35 PE250 1 265,00 Опорно направляющее кольцо тип PS-65 PE250 1 245,00 Опорно направляющее кольцо тип PS-95 PE250 1 255,00 Опорно направляющее кольцо тип PS-35 PE273 1 265,00 Опорно направляющее кольцо тип PS-65 PE273 1 235,00 Опорно направляющее кольцо тип PS-95 PE273 1 230,00 Опорно направляющее кольцо тип PS-35 PE280 1 230,00 Опорно направляющее кольцо тип PS-65 PE280 1 215,00 Опорно направляющее кольцо тип PS-95 PE280 1 225,00 Опорно направляющее кольцо тип PS-35 PE300 1 245,00 Опорно направляющее кольцо тип PS-65 PE300 1 255,00 Опорно направляющее кольцо тип PS-95 PE300 1 265,00 Опорно направляющее кольцо тип PS-35 PE315 1 350,00 Опорно направляющее кольцо тип PS-65 PE315 1 360,00 Опорно направляющее кольцо тип PS-95 PE315 1 370,00 |
| Опорно направляющее кольцо тип PS-35 PE325 1 380,00
Опорно направляющее кольцо тип PS-65 PE325 1 390,00 Опорно направляющее кольцо тип PS-95 PE325 1 395,00 Опорно направляющее кольцо тип PS-35 PE350 1 400,00 Опорно направляющее кольцо тип PS-65 PE350 1 405, 00 Опорно направляющее кольцо тип PS-95 PE350 1 410,00 Опорно направляющее кольцо тип PS-35 PE351 1 410,00 Опорно направляющее кольцо тип PS-65 PE351 1 430,00 Опорно направляющее кольцо тип PS-95 PE351 1 435,00 Опорно направляющее кольцо тип PS-35 PE377 1 430,00 Опорно направляющее кольцо тип PS-65 PE377 1 420,00 Опорно направляющее кольцо тип PS-95 PE377 1 450,00 Опорно направляющее кольцо тип PS-35 PE400 1 440,00 Опорно направляющее кольцо тип PS-65 PE400 1 460,00 Опорно направляющее кольцо тип PS-95 PE400 1 470,00 Опорно направляющее кольцо тип PS-35 PE426 1 450,00 Опорно направляющее кольцо тип PS-65 PE426 1 470,00 |
| Опорно направляющее кольцо тип PS-95 PE426 1 490,00
Опорно направляющее кольцо тип PS-35 PE400 1 500,00 Опорно направляющее кольцо тип PS-65 PE400 1 700,00 Опорно направляющее кольцо тип PS-95 PE400 1 850,00 Опорно направляющее кольцо тип PS-35 PE432 1 600,00 Опорно направляющее кольцо тип PS-65 PE432 1 800,00 Опорно направляющее кольцо тип PS-95 PE432 1 950,00 Опорно направляющее кольцо тип PS-35 PE450 2 000,00 Опорно направляющее кольцо тип PS-65 PE450 2 100,00 Опорно направляющее кольцо тип PS-95 PE450 2 200,00 Опорно направляющее кольцо тип PS-35 PE458 2 150,00 Опорно направляющее кольцо тип PS-65 PE458 2 300,00 Опорно направляющее кольцо тип PS-95 PE458 2 450,00 Опорно направляющее кольцо тип PS-55 PE500 1 800,00 Опорно направляющее кольцо тип PS-55 PE530 1 950,00 Опорно направляющее кольцо тип PS-55 PE630 2 200,00 Опорно направляющее кольцо тип PS-55 PE710 2 500,00 Опорно направляющее кольцо тип PS-55 PE720 2 600,00 Опорно направляющее кольцо тип PS-55 PE800 2 900,00 Опорно направляющее кольцо тип PS-55 PE820 3 000,00 Опорно направляющее кольцо тип PS-55 PE900 3 200,00 Опорно направляющее кольцо тип PS-55 PE920 3 300,00 Опорно направляющее кольцо тип PS-55 PE1000 3 500,00 Опорно направляющее кольцо тип PS-55 PE1020 3 700,00 Опорно направляющее кольцо тип PS-55 PE1100 4 900,00 Опорно направляющее кольцо тип PS-55 PE1220 4 100,00 Опорно направляющее кольцо тип PS-55 PE1400 4 500,00 Опорно направляющее кольцо тип PS-55 PE1420 4 700,00 Опорно направляющее кольцо тип PS-55 PE1600 5 300,00 |
ОНК-Спейсеры предназначены для защиты изоляционного слоя трубопроводов при протаскивании. Служат диэлектрическим изолятором между трубопроводом и футляром.Кольца опорно-направляющие диэлектрические ОНК-Спейсер предназначены для строительства переходов диаметром до 1420 мм.(включительно), прокладываемых в защитном футляре под автомобильными и железными дорогами, а также другими инженерными сооружениями во всех климатических зонах при температурах от -40 оС до +50 оС (включительно).
Основные хпрпктеристики
Кольца ОНК-Спейсер изготавливаются как из полиэтилена ПНД (ПЭ2НТ22-12) 276-73 (83,84) по ГОСТ 16338, так и из полиамида (ПА-6-Л-У1).
Физико-механические свойства полиэтилена ПНД ПЭ2НТ22-12
| № п/п | Наименование показателя | Норма для марки ПЭ2НТ22-12 |
| 1 | Плотность при +23 оС, кг/м3 | 958-965 |
| 2 | Плотность при +20 оС, кг/м3 | 960-966 |
| 3 | Показатель текучести расплава при +190 оС и нагрузке 2,16 кг, г/10 мин | 6-9 |
| 4 | Разброс показателя текучести расплава в пределах партии, %, не более | + 15 |
| 5 | Количество включений, шт., не более | 10 |
| 6 | Отношение ПТР 21,6/ПТР 2,16 | 20-35 |
| 7 | Предел текучести при растяжении, МПа, не менее | 28 |
| 8 | Прочность при разрыве, МПа, не менее | 17 |
| 9 | Относительное удлинение при разрыве, %, не менее | 500 |
Физико-механические свойства полиамида
| № п/п | Наименование показателя | Результаты испытаний |
| 1 | Показатель текучести , г/10 мин (270 оС, 2,16 кгс) | 20-30 (ГОСТ 11645-73) |
| 2 | Прочность при растяжении, МПа | 52 (ГОСТ 11262-80) |
| 3 | Ударная вязкость по Шарпи на образцах с надрезом (+23 оС), кДж/м2 | 19 (ГОСТ 4647-80) |
| 4 | Ударная вязкость по Шарпи на образцах с надрезом (-40 оС), кДж/м2 | 9 (ГОСТ 4647-80) |
| 5 | Ударная вязкость по Шарпи на образцах без надреза (+23 оС) кДж/м2 | Не разрушается (ГОСТ 4647-80) |
| 6 | Ударная вязкость по Шарпи на образцах без надреза (-40 оС) кДж/м2 | Не разрушается (ГОСТ 4647-80) |
| 7 | Ударная вязкость по Шарпи на образцах без надреза (-60 оС) кДж/м2 | 90 (ГОСТ 4647-80) |
| 8 | Относительное удлинение при разрыве, % | 85 (ГОСТ 11262-80) |
| 9 | Модуль упругости при изгибе, МПа | 2000 (ГОСТ 4647-80) |
| 10 | Изгибающее напряжение при величине прогиба 1,5 толщины образца, МПа | 55 (ГОСТ 4648-71) |
| 11 | Температура плавления (10 оС/мин), оС | 217 (ГОСТ 21553-76) |
| 12 | Температура изгиба под нагрузкой, оС
— 0,45 МПа — 1,80 МПа |
(ГОСТ 12021-84)
+(135-145) +(55-60) |
| 13 | Электрическая прочность, кВ/мм | 20 (ГОСТ 6433.3-71) |
| 14 | Удельное объемное сопротивление, Ом/м | 1013 (ГОСТ 6433.2-71) |
| 15 | Диэлектрическая проницаемость (1 МГц) | 3-4 |
| 16 | Водопоглощение, %
— 24 ч/ +23 оС — 30 мин. кипячение
|
(ГОСТ 4650-80)
1,4 2,5 |
| 17 | Водопоглощение на воздухе максимальное, % | 2,5 |
| 18 | Плотность, г/см3 | 1,09 (ГОСТ 15139-69) |

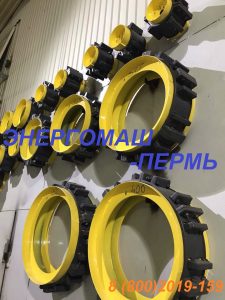

Кольца Спейсер- это отличные предохранители которые собираются из отдельных сегментов, производятся из полимеров и дают электроизоляцию между футляром и трубой. Они помогают протащить систему трубопровода внутрь и снизить силу трения. Кольца Спейсер не поддаются воздействию коррозии, ударам, экстремальным температурам. Количество сегментов зависит от диаметра трубы и в основном имеет стандартные размеры.
Области применения колец «Спейсер»:
1. Защита стальных трубопроводов;
2. Защита полимерных трубопроводов;
3. Подземные и наземные переходы;
4. Реконструкция системы труб;
5. Ремонт.
Упаковка, транспортировка и хранение:
При оптовых заказах, наша компания готова заняться производством специальных колец Спейсер для трубопроводов с нестандартными размерами. Для укрепления системы многие ориентируются на данный товар из-за разумного соотношения цены и качества.
Конструкционные параметры
- ОНК-Спейсеры выполнены из диэлектрического материала, с сопротивлением не менее 10 м Ом/см2, обеспечивают скольжение трубопровода в футляре.
- Монолитный сегмент кольца из синтетического конструкционного материала сочетает прочностные и диэлектрические свойства: прочность материала ПА-6 (при сжатии 57…81 МПа) и диэлектрическую проницаемость материала 3,6 (при 10 6 Гц). Материал имеет низкий коэфициент скольжения по металлу (к тр = 0,3 без смазочного материала), что при протаскивании в патрон имеет немаловажное значение. Сегменты производятся методом точного литья под давлением.
- Сегменты ОНК-Спейсеров соединяются болтовыми соединениями М8 с химическим фосфатным покрытием, пропитанным маслом.
Кольца Спейсер транспортируются таким образом, чтобы избежать загрязнений, механических повреждений и других последствий. Они упаковываются в деревянные ящики или специальные мешки. Мы также соблюдаем условия хранения колец в складских помещениях, поэтому выбираем оптимальную температуру и защиту от солнца.
Примечание:
Наша компания имеет возможность выпускать кольца Спейсер с нестандартной конфигурацией (для трубопроводов с нестандартными диаметрами, усиленной изоляцией, теплоизоляцией и т.д.) для рабочих трубопроводов и футляров любых диаметров. В настоящее время использование данной конструкции и материала изделий является оптимальным с точки зрения цены и качества.
Гарантийные обязательства
Гарантийный срок эксплуатации не менее срока службы рабочего трубопровода при соблюдении потребителем условий транспортирования, хранения, эксплуатации и монтажа.
Отправить заявку можете нам на почту: em-perm@yandex.ru
Звонок по РФ бесплатный 8 800-2019-159
